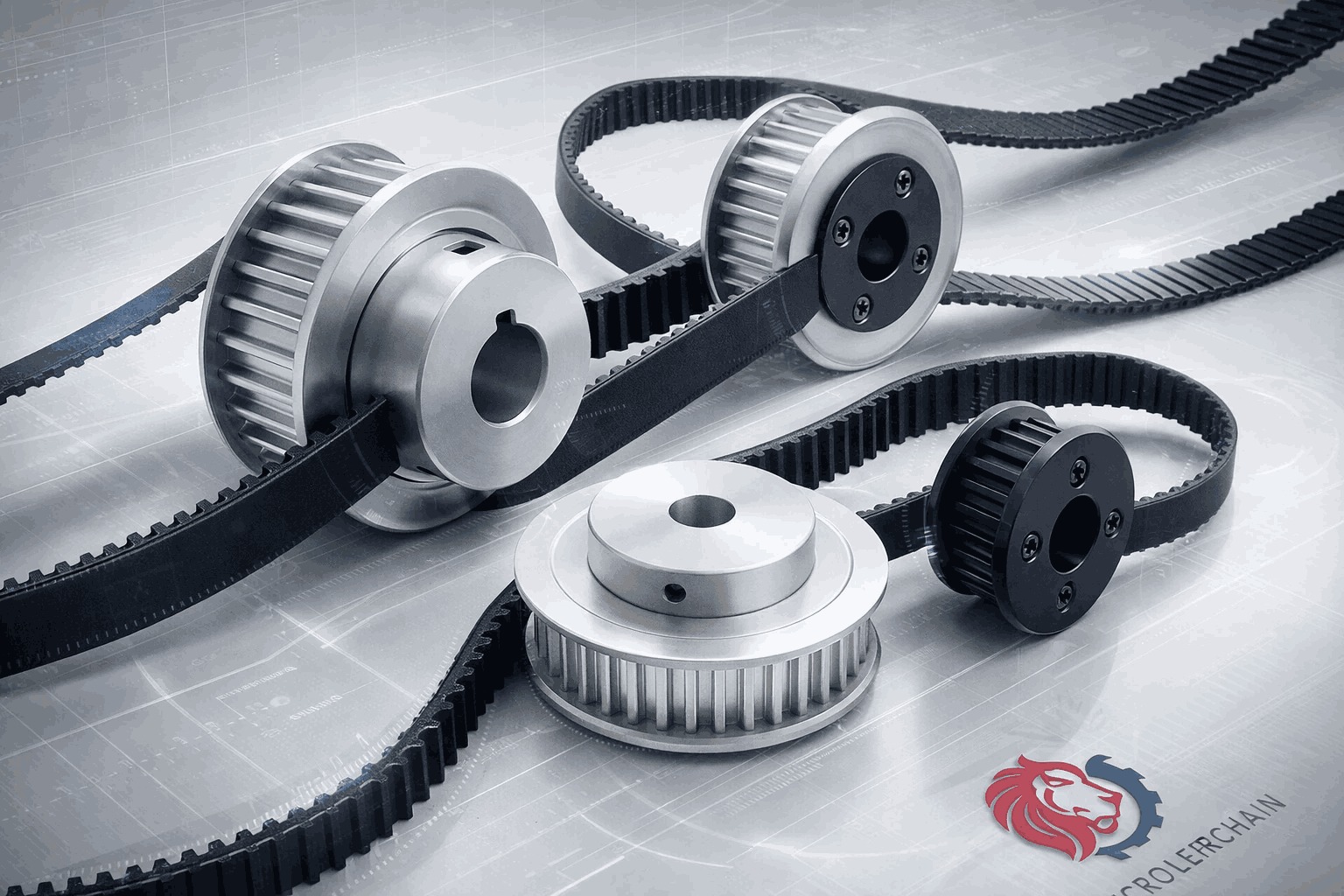

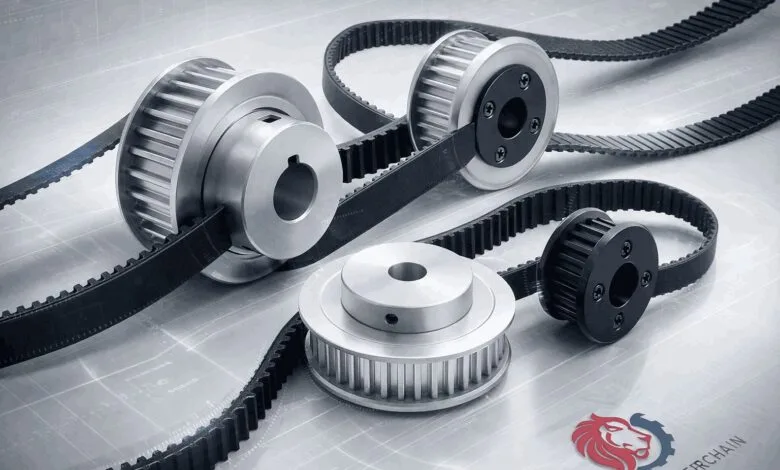

انتخاب فولی تایم؛ راهنمای گام به گام برای حذف لغزش و دستیابی به دقت میکرونی
شما میلیونها تومان برای یک اسپیندل دقیق، یک موتور سروو قدرتمند و یک کنترلر پیشرفته هزینه کردهاید. ماشین CNC یا پرینتر سهبعدی شما از بهترین قطعات تشکیل شده است، اما خروجی نهایی هنوز آن دقت و تکرارپذیری شگفتانگیز را ندارد. خطوطی نامحسوس روی قطعه کار دیده میشود، دایرهها کاملاً گرد نیستند و در سرعتهای بالا، عملکرد دستگاه غیرقابل پیشبینی میشود. مشکل کجاست؟
بسیاری از مهندسان و سازندگان، پاسخ را در پیچیدهترین بخشهای سیستم جستجو میکنند، در حالی که مقصر اصلی، اغلب یک قطعه کوچک، недооцененный و حیاتی است: فولی تایم (Timing Pulley) . در سیستمهای انتقال قدرت مبتنی بر تسمه، دقت کل سیستم نه به قدرت موتور، بلکه به کیفیت اتصال و همگامسازی بین تسمه و فولی بستگی دارد. یک انتخاب اشتباه در این بخش، گرانترین تجهیزات را به ابزاری ناکارآمد تبدیل میکند. این مقاله یک راهنمای خرید ساده نیست؛ بلکه یک نقشه راه مهندسی برای انتخاب فولی تایم است که به شما کمک میکند لغزش را برای همیشه حذف کرده و به دقت میکرونی دست یابید.
گام اول: درک پروفیلهای دندانه (زبان مشترک فولی و تسمه)
اولین و بنیادیترین قدم، انتخاب پروفیل دندانهای است که دقیقاً با پروفیل تسمه تایم شما منطبق باشد. این پروفیلها فقط اشکال متفاوتی ندارند؛ هر کدام برای کاربرد، سرعت و دقت مشخصی طراحی شدهاند. درک تفاوت آنها، مرز بین یک سیستم آماتور و یک سیستم حرفهای را مشخص میکند.
۱. پروفیل ذوزنقهای (Trapezoidal): اسب کاری قابل اعتماد
- شناسهها: T5, T10, AT5, AT10, MXL, XL
- ویژگی اصلی: شکل دندانههای این پروفیل، یک ذوزنقه ساده است. این طراحی، ساخت را آسانتر و هزینه را کمتر میکند. پروفیلهای سری
Tدر استاندارد متریک و سریXLدر استاندارد اینچی رایج هستند. سریATنیز نسخه بهینهسازی شده سریTبا ظرفیت انتقال بار بالاتر است. - کاربرد ایدهآل: این پروفیلها برای کاربردهای انتقال قدرت عمومی با سرعت و دقت متوسط، انتخابی فوقالعاده هستند. سیستمهای کانوایر سبک، مکانیزمهای باز و بستهکردن در دستگاههای بستهبندی و ماشینآلات سادهای که در آنها مقداری لقی (Backlash) قابل چشمپوشی است، بهترین بستر برای استفاده از این نوع فولی هستند.
- نقطه ضعف: به دلیل فضای خالی (لقی) ذاتی بین دندانه فولی و تسمه، در هنگام تغییر جهت سریع، یک تاخیر یا “ضربه” کوچک ایجاد میشود. این ویژگی آنها را برای کاربردهای بسیار دقیق مانند فولی تایم CNC یا رباتیک که نیاز به موقعیتیابی دقیق دارند، نامناسب میسازد.
۲. پروفیل گرد (Curvilinear): انتقال قدرت نرم و قدرتمند
- شناسهها: HTD (High Torque Drive) – مانند HTD 3M, 5M, 8M
- ویژگی اصلی: دندانههای این پروفیل دارای یک شکل نیمدایره عمیق هستند. این طراحی باعث میشود تماس بین تسمه و فولی در سطح وسیعتری اتفاق بیفتد، تنش به طور یکنواخت توزیع شود و ریسک پرش تسمه از روی دندانهها در زیر بارهای سنگین (Rat-cheting) به شدت کاهش یابد.
- کاربرد ایدهآل: هر جا که نیاز به انتقال گشتاور بالا در سرعتهای متوسط تا زیاد باشد، پروفیل HTD بهترین گزینه است. از این پروفیل در کمپرسورها، ماشینآلات صنعتی سنگین و سیستمهای انتقالی که بارهای ناگهانی و سنگین را تجربه میکنند، به وفور استفاده میشود.
- نقطه ضعف: اگرچه لقی در این پروفیل از نوع ذوزنقهای کمتر است، اما همچنان برای کاربردهای موقعیتیابی فوق دقیق، بهینه نیست.

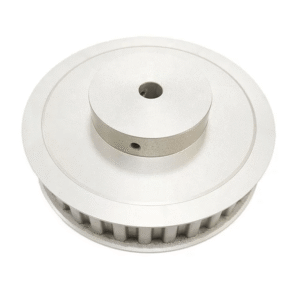

۳. پروفیل گرد اصلاحشده (Modified Curvilinear): اوج دقت و حذف لقی
- شناسهها: GT2, GT3, (که به آنها PowerGrip GT نیز گفته میشود)
- ویژگی اصلی: این پروفیل، تکاملیافتهترین طراحی در دنیای فولیهای تایم است. دندانهها شکلی گرد اما کمعمقتر دارند که باعث میشود تسمه با حداقل لقی ممکن در فولی بنشیند. این طراحی مهندسی شده، به طور خاص برای به حداقل رساندن Backlash در کاربردهای تغییر جهت سریع ساخته شده است.
- کاربرد ایدهآل: این پروفیل، استاندارد طلایی برای ماشینهای مدرن و دقیق است. پرینترهای سهبعدی، پلاترها، ماشینهای حکاکی لیزری و به خصوص محورهای حرکتی ماشینهای CNC همگی از مزایای پروفیل GT2 برای دستیابی به دقت و تکرارپذیری بینظیر بهره میبرند. اگر هدف شما ساخت یک دستگاه دقیق است، انتخاب فولی تایم با پروفیل GT2 یک ضرورت است.
گام دوم: انتخاب جنس فولی صنعتی بر اساس کاربرد (توازن بین وزن و قدرت)
پس از انتخاب پروفیل صحیح، باید به این سوال پاسخ دهید: فولی شما از چه مادهای باید ساخته شود؟ این انتخاب مستقیماً بر اینرسی، سرعت، شتاب و طول عمر کل سیستم شما تأثیر میگذارد.

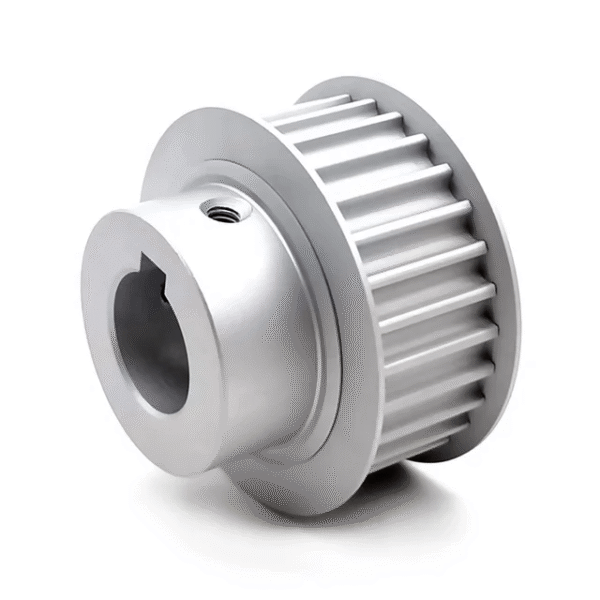

- آلومینیوم: سبک، سریع و چابک
- چرا آلومینیوم؟ بزرگترین مزیت آلومینیوم، چگالی پایین آن است. این ویژگی به معنای اینرسی (لختی) کمتر است. در سیستمهایی که محورها باید با سرعت بالا شتاب گرفته، ترمز کنند و به سرعت تغییر جهت دهند (مانند محورهای X و Y یک پرینتر سهبعدی یا دستگاه CNC)، اینرسی پایین به موتور اجازه میدهد با بار کمتری کار کند، گرمای کمتری تولید کند و دقت موقعیتیابی را به شدت افزایش دهد.
- بهترین کاربرد: محورهای حرکتی دقیق، بازوهای رباتیک سبک، و هر سیستمی که در آن “چابکی” و پاسخدهی سریع حرف اول را میزند.
- فولاد C45 و چدن: مستحکم، بادوام و قابل اعتماد
- چرا فولاد؟ وقتی صحبت از انتقال گشتاورهای سنگین و کار در شرایط صنعتی خشن میشود، هیچ چیز جای استحکام و مقاومت به سایش فولاد را نمیگیرد. فولاد C45 و چدن، به دلیل سختی و دوام بالا، میتوانند بارهای سنگین و مداوم را بدون تغییر شکل یا فرسایش دندانهها تحمل کنند.
- بهترین کاربرد: سیستمهای کانوایر صنعتی، بالابرها، میکسرها، ماشینآلات کشاورزی و هر جایی که قدرت و طول عمر بر سرعت و شتاب اولویت دارد.
- پلیآمید و پلاستیکهای مهندسی (سفارشی): راهحلهای خاص
- چرا پلیآمید؟ در برخی کاربردها، نیازهای خاصی وجود دارد. برای مثال، در صنایع غذایی یا دارویی، استفاده از فلزات ممکن است مجاز نباشد. در محیطهای شیمیایی، مقاومت در برابر خوردگی حیاتی است. همچنین در دستگاههای آزمایشگاهی یا اداری، عملکرد بیصدا یک مزیت بزرگ محسوب میشود. فولیهای ساخته شده از پلیآمید این نیازها را برآورده میکنند.
- نکته کلیدی: این نوع فولیها اغلب به صورت استاندارد در بازار موجود نیستند و نیاز به ساخت سفارشی فولی تیپربوش دار دارند. اینجاست که همکاری با یک مجموعه فنی مانند گروه صنعتی مدنی که توانایی تولید قطعات خاص را دارد، ارزشمند میشود.
گام سوم: محاسبات کلیدی برای انتخاب صحیح
انتخاب مهندسی بدون محاسبات پایه، کامل نیست. در اینجا به چند مفهوم کلیدی که باید در فرآیند محاسبه فولی تایم در نظر بگیرید، اشاره میکنیم:

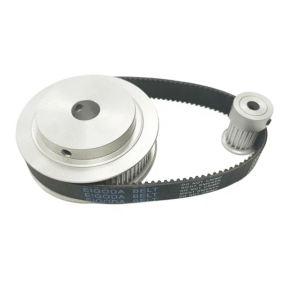

- نسبت تبدیل (Transmission Ratio): این سادهترین و مهمترین محاسبه است. نسبت تبدیل، به سادگی از تقسیم تعداد دندانههای فولی متحرک (Driven) بر تعداد دندانههای فولی محرک (Driver) به دست میآید. برای مثال، اگر یک فولی ۲۰ دندانه روی موتور، یک فولی ۶۰ دندانه را بچرخاند، نسبت تبدیل ۳:۱ خواهد بود. این یعنی سرعت دورانی ۳ برابر کاهش و گشتاور ۳ برابر افزایش مییابد.
- عرض فولی و تسمه: عرض فولی باید همیشه کمی بیشتر از عرض تسمه باشد تا از حرکت جانبی و “راه رفتن” تسمه روی فولی جلوگیری شود. یک قانون سرانگشتی خوب این است که عرض فولی حدود ۲۵٪ بیشتر از عرض تسمه در نظر گرفته شود. تطابق صحیح این دو، تضمین میکند که نیرو به طور یکنواخت در عرض تسمه توزیع شده و از سایش لبههای آن جلوگیری شود.
- فاصله مرکزی و طول تسمه: فاصله بین مرکز دو فولی، طول تسمه مورد نیاز شما را تعیین میکند. فرمولهای دقیقی برای این محاسبه وجود دارد، اما نرمافزارهای طراحی (CAD) و ماشینحسابهای آنلاین این کار را بسیار ساده کردهاند. انتخاب طول تسمه صحیح برای دستیابی به کشش مناسب و جلوگیری از لرزش یا پرش تسمه ضروری است.
نتیجهگیری: فولی تایم، یک انتخاب مهندسی است نه یک خرید ساده
همانطور که دیدید، انتخاب فولی تایم مناسب، یک فرآیند چندلایه و مهندسی است. این انتخاب، بخشی از یک “اکوسیستم” حرکتی است که در آن هر جزء بر عملکرد کل سیستم تأثیر میگذارد. انتخاب پروفیل اشتباه میتواند دقت را از بین ببرد، انتخاب جنس نامناسب میتواند عمر سیستم را کوتاه کند و محاسبات نادرست میتواند منجر به لرزش و خرابیهای زنجیرهای شود.
در گروه صنعتی مدنی، ما به این قطعه نه به عنوان یک کالای ساده، بلکه به عنوان قلب تپنده سیستمهای حرکتی دقیق نگاه میکنیم. فلسفه ما، فراتر از فروش قطعه و ارائه مشاوره فنی تخصصی است. ما به شما کمک میکنیم تا با درک عمیق از نیازهای پروژهتان، بهترین تصمیم مهندسی را بگیرید؛ چه نیاز به یک فولی آلومینیومی استاندارد GT2 برای پرینتر سهبعدی خود داشته باشید و چه نیازمند طراحی و ساخت یک فولی فولادی سفارشی برای یک خط تولید صنعتی باشید.
یک قدم تا دقت مطلق فاصله دارید!
آیا درگیر محاسبات پیچیده هستید؟ آیا بین چند گزینه مردد ماندهاید؟ یا نیاز به یک راهحل کاملاً سفارشی برای دستگاه منحصربهفرد خود دارید؟
برای مشاوره تخصصی رایگان در انتخاب فولی تایم متناسب با دستگاه خود و استعلام قیمت ساخت سفارشی، همین امروز با کارشناسان فنی ما در گروه صنعتی مدنی تماس بگیرید و اجازه دهید به شما در ساختن یک سیستم بینقص کمک کنیم.
