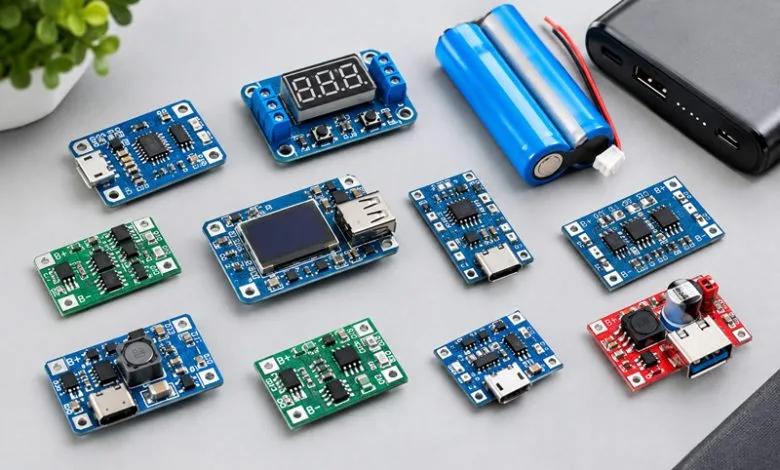

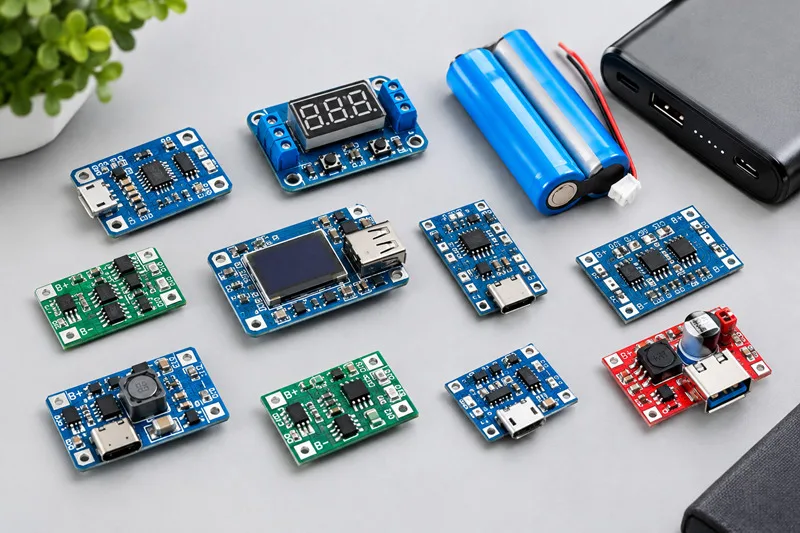

10 ماژول کاربردی برای شارژ و مدیریت باتری در پروژه های الکترونیکی
باتری یکی از اجزای اصلی بسیاری از تجهیزات و پروژه های الکترونیکی است، اما انتخاب یک باتری مناسب به تنهایی برای ساخت یک سیستم قابل اعتماد کافی نیست. برای شارژ صحیح باتری، جلوگیری از تخلیه بیش از حد و مدیریت بهتر انرژی ذخیره شده، معمولا به یک ماژول شارژ یا مدار مدیریت باتری نیاز است.
به همین دلیل، ماژول های شارژ و مدیریت باتری در پروژه های دست ساز، تجهیزات قابل حمل، سیستم های تغذیه و محصولات الکترونیکی سفارشی کاربرد زیادی دارند. البته همه این ماژول ها عملکرد یکسانی ندارند. برخی برای شارژ باتری های لیتیومی تک سل طراحی شده اند، برخی برای پک های چند سل کاربرد دارند و تعدادی نیز علاوه بر شارژ، امکاناتی مانند دشارژ، حفاظت و کنترل شارژ و تبدیل ولتاژ را ارائه می دهند.
در ادامه 10 محصول کاربردی در این حوزه را بررسی می کنیم.

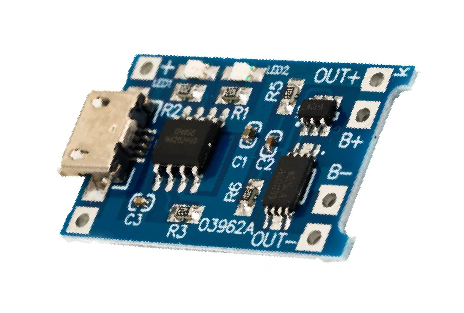

1. ماژول شارژر باتری لیتیوم سه چیپ TP4056 با ورودی Micro USB
ماژول شارژر باتری لیتیوم سه چیپ TP4056 ورودی Micro USB یکی از گزینه های مناسب برای پروژه هایی است که به شارژ باتری لیتیومی تک سل نیاز دارند. این ماژول از تراشه TP4056 استفاده می کند و در نسخه سه چیپ، مدار شارژ و بخش حفاظتی را در یک برد کوچک در اختیار کاربر قرار می دهد.
وجود ورودی Micro USB نیز اتصال ماژول به منابع تغذیه و کابل های متداول را ساده تر می کند. ابعاد کوچک و ساختار ساده این برد باعث شده برای نمونه سازی، پروژه های آموزشی و تجهیزات قابل حمل مورد توجه قرار بگیرد.
2. ماژول کنترل شارژ باتری دیجیتال XH-M604
در برخی پروژه ها تنها شارژ باتری اهمیت ندارد و لازم است ولتاژ باتری نیز کنترل و وضعیت شارژ به شکل دقیق تری پایش شود. ماژول کنترل شارژ باتری مدل XH-M604 برای چنین کاربردهایی طراحی شده است.
این ماژول در محدوده 6 تا 60 ولت کار می کند و به نمایشگر دیجیتال مجهز است. نمایش ولتاژ روی صفحه، بررسی وضعیت باتری را برای کاربر آسان تر می کند و به همین دلیل می توان از آن در پروژه هایی استفاده کرد که کنترل و پایش فرایند شارژ اهمیت بیشتری دارد.
3. ماژول محافظ 1 آمپر شارژ و دشارژ باتری یک سل
باتری های لیتیومی برای استفاده ایمن و صحیح به مدار محافظ مناسب نیاز دارند. ماژول محافظ شارژ و دشارژ 1 آمپر و تخلیه باتری 1 سل برای باتری های یک سل طراحی شده و امکان مدیریت و حفاظت از باتری را در فرایند شارژ و دشارژ فراهم می کند.
جریان 1 آمپر این ماژول باعث شده برای پروژه های کوچک و مدارهایی که به جریان بالایی نیاز ندارند، کاربرد داشته باشد. البته هنگام انتخاب باید مشخصات باتری، جریان مصرفی مدار و محدوده کاری ماژول با یکدیگر مطابقت داشته باشند.

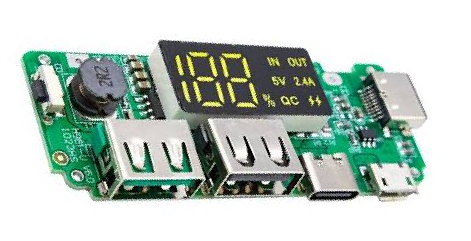

4. ماژول پاور بانک H961-U دارای نمایشگر
اگر هدف، ساخت یک منبع تغذیه قابل حمل با استفاده از باتری لیتیومی باشد، ماژول های پاور بانک می توانند بخش قابل توجهی از مدار مورد نیاز را آماده کنند. ماژول پاور بانک H961-U دارای نمایشگر یکی از محصولاتی است که برای چنین پروژه هایی کاربرد دارد.
وجود نمایشگر، مشاهده وضعیت دستگاه را برای کاربر ساده تر می کند. این مدل می تواند در پروژه های DIY، ساخت پاور بانک و تجهیزاتی که به یک منبع تغذیه قابل حمل نیاز دارند مورد استفاده قرار گیرد.
5. شارژر باتری لیتیوم تک چیپ TP4056 با ورودی Type-C
با گسترش استفاده از درگاه Type-C، بسیاری از مدارهای الکترونیکی جدید نیز به این نوع ورودی مجهز شده اند. شارژر باتری لیتیوم تک چیپ یک آمپر TYPE C TP4056 از تراشه TP4056 برای شارژ باتری لیتیومی تک سل استفاده می کند و ورودی Type-C را نیز در اختیار کاربر قرار می دهد.
این مدل با جریان شارژ یک آمپر برای پروژه هایی که به یک شارژر ساده باتری تک سل نیاز دارند قابل استفاده است. استفاده از Type-C نیز اتصال آن به تجهیزات و کابل های جدیدتر را راحت تر می کند.
6. ماژول محافظ شارژ باتری لیتیومی تک سل 2 آمپر
در پروژه هایی که از باتری لیتیومی تک سل استفاده می شود، مدار محافظ یکی از اجزای مهم در مدیریت شرایط شارژ و دشارژ است. ماژول محافظ شارژ باتری لیتیومی تک سل 2 آمپر برای کاربردهایی در نظر گرفته شده که جریان بالاتری نسبت به نمونه های یک آمپری نیاز دارند.
پشتیبانی از جریان 2 آمپر، این ماژول را برای برخی پروژه های تک سل مناسب می کند. با این حال، صرفا توجه به عدد جریان کافی نیست و باید ظرفیت و مشخصات باتری در کنار مصرف واقعی مدار بررسی شود.
7. ماژول شارژ و دشارژ لیتیوم یون LX-LBC3.1
در برخی پروژه ها لازم است باتری علاوه بر شارژ شدن، بتواند همزمان انرژی مورد نیاز مدار را نیز تامین کند. ماژول شارژ و دشارژ باتری لیتیوم 3 آمپر مدل LX-LBC3.1 تک پورت Type-C یکی از گزینه های این دسته است.
این ماژول با جریان 3 آمپر و یک پورت Type-C، برای پروژه هایی که به جریان بالاتر و درگاه مدرن نیاز دارند قابل استفاده است. ترکیب چند قابلیت روی یک برد می تواند تعداد قطعات مورد نیاز در طراحی را کاهش داده و روند ساخت پروژه را ساده تر کند.
پیش از استفاده نیز باید نوع باتری، ولتاژ کاری و جریان مورد نیاز با مشخصات ماژول مطابقت داده شود.
8. ماژول کنترل شارژ باتری دو سل HXYP-2S-A18
وقتی در یک پروژه از دو سلول باتری به صورت سری استفاده می شود، استفاده از ماژول مخصوص باتری تک سل گزینه مناسبی نخواهد بود. ماژول کنترل شارژ باتری دو سل 7.4 ولت 4 آمپر HXYP-2S-A18 برای پک دو سل با ولتاژ نامی 7.4 ولت طراحی شده و از جریان 4 آمپر پشتیبانی می کند.
تعداد سلول های باتری یکی از مهم ترین مواردی است که پیش از انتخاب ماژول مدیریت باتری باید بررسی شود. انتخاب محصول متناسب با ساختار پک، ولتاژ و جریان مورد نیاز، نقش مهمی در عملکرد صحیح سیستم دارد.
9. ماژول شارژ و دشارژ T6845
ماژول شارژ و دشارژ T6845 برای پروژه هایی کاربرد دارد که باتری باید از یک منبع ورودی شارژ شود و در ادامه انرژی مورد نیاز مدار را تامین کند.
ماژول های شارژ و دشارژ می توانند در طراحی بسیاری از تجهیزات الکترونیکی قابل حمل مورد استفاده قرار بگیرند. در انتخاب این محصولات باید به نوع باتری، ولتاژ کاری و جریان مورد نیاز مدار توجه شود تا ماژول انتخاب شده با نیاز واقعی پروژه هماهنگ باشد.

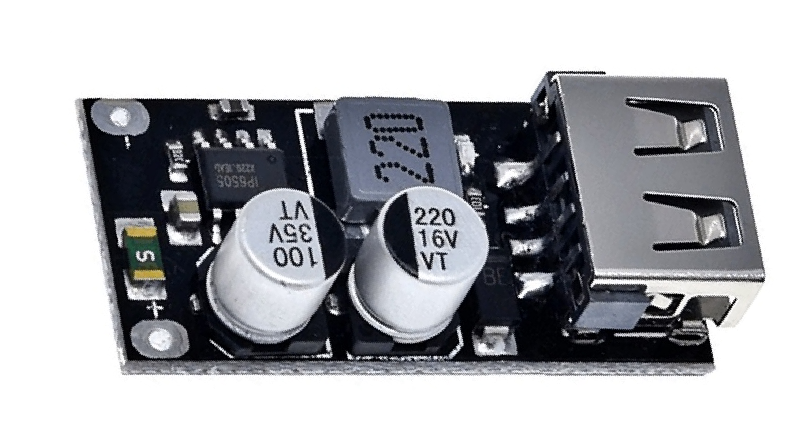

10. ماژول فست شارژ QC3.0 با خروجی USB
در بسیاری از پروژه های الکترونیکی لازم است ولتاژ یک منبع DC به ولتاژ مناسب برای تجهیزات USB تبدیل شود. ماژول فست شارژ QC3.0 با خروجی USB مبدل کاهنده برای چنین کاربردهایی طراحی شده و امکان استفاده از خروجی USB را در اختیار پروژه قرار می دهد.
پشتیبانی از QC3.0 باعث شده این نوع ماژول در پروژه هایی که خروجی USB و قابلیت شارژ سریع اهمیت دارد کاربرد داشته باشد. از این محصولات می توان در ساخت تجهیزات قابل حمل، منابع تغذیه سفارشی و پروژه های DIY استفاده کرد.
چگونه ماژول مناسب را انتخاب کنیم؟
پیش از خرید ماژول شارژ یا مدیریت باتری، بهتر است چند مشخصه اصلی را بررسی کنید. نوع باتری، تعداد سلول ها، ولتاژ نامی، جریان شارژ، جریان مصرفی مدار و قابلیت های حفاظتی از مهم ترین مواردی هستند که باید در نظر گرفته شوند.
برای مثال، اگر پروژه از یک باتری لیتیومی تک سل استفاده می کند، ماژول هایی مانند TP4056 می توانند در میان گزینه های مورد بررسی قرار بگیرند. در مقابل، برای پک های چند سل باید محصولی متناسب با تعداد سلول ها و ولتاژ پک انتخاب شود.
در بعضی پروژه ها نیز قابلیت هایی مانند دشارژ، نمایش ولتاژ یا خروجی USB اهمیت بیشتری دارند. بنابراین بهتر است پیش از انتخاب، نیاز واقعی مدار مشخص شود و سپس محصولی متناسب با آن انتخاب شود.
اگر تمرکز پروژه شما روی باتری های قابل شارژ است، بررسی ماژول شارژ باتری لیتیومی نیز می تواند برای پیدا کردن محصول مناسب مفید باشد. همچنین برای پروژه هایی که به قطعات متنوع تری نیاز دارند، خرید انواع ماژول های الکترونیکی می تواند مسیر انتخاب و تامین قطعات مورد نیاز را ساده تر کند.
جمع بندی
ماژول های شارژ و مدیریت باتری بخش مهمی از بسیاری از پروژه های الکترونیکی هستند. تفاوت میان ماژول های تک سل، چند سل، مدارهای محافظ، کنترلرهای شارژ، ماژول های شارژ و دشارژ و بردهای دارای خروجی USB باعث شده انتخاب محصول مناسب به نیاز هر پروژه وابسته باشد.
10 محصول معرفی شده در این مطلب، کاربردهای مختلفی را پوشش می دهند؛ از شارژ ساده باتری لیتیومی تک سل با TP4056 گرفته تا کنترل شارژ پک دو سل، ساخت پاور بانک و ایجاد خروجی USB با قابلیت فست شارژ.
بنابراین پیش از خرید ماژول، ابتدا نوع و مشخصات باتری، تعداد سلول ها، ولتاژ و جریان مورد نیاز مدار را مشخص کنید و سپس ماژولی را انتخاب کنید که با این شرایط سازگار باشد. این روش می تواند علاوه بر انتخاب دقیق تر قطعه، روند طراحی و اجرای پروژه الکترونیکی را نیز ساده تر کند.
