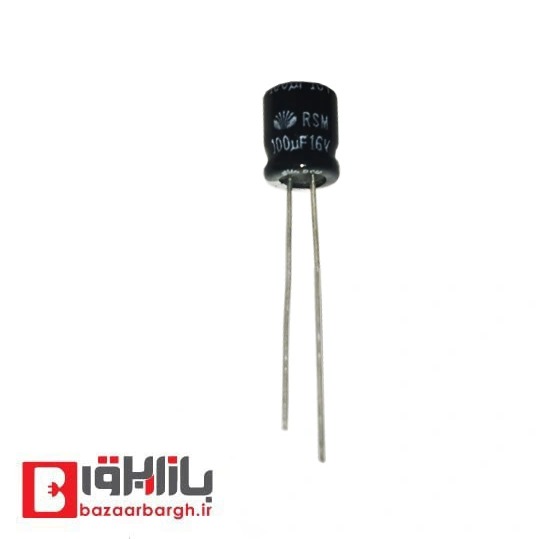

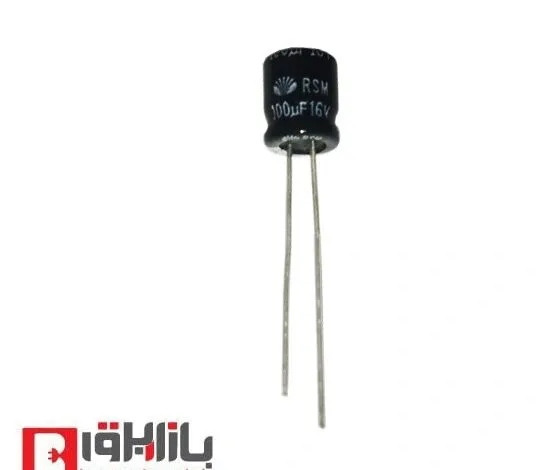

خازن الکترولیتی ۱۰۰ میکرو فاراد ۱۶ ولت: نقطه تعادل هوشمند بین ظرفیت و اندازه
در دنیای طراحی الکترونیک، همیشه یافتن قطعهای که به بهترین نحو نیازهای یک مدار را بدون اتلاف فضا یا هزینه اضافی برآورده کند، یک چالش و در عین حال یک ضرورت است. خازن الکترولیتی ۱۰۰ میکرو فاراد ۱۶ ولت دقیقاً به این منظور به وجود آمده است. این قطعه با ارائه ظرفیتی ایدهآل برای نیازهای رایج و ابعادی فوقالعاده فشرده (تنها ۱ گرم وزن)، به یک انتخاب محبوب و تقریباً همهکاره در بین طراحان و علاقهمندان تبدیل شده است.
بررسی فنی و جایگاه کاربردی
این خازن با مشخصات ظرفیت ۱۰۰ میکروفاراد و ولتاژ کاری ۱۶ ولت، در یک نقطه شیرین از طیف خازنهای الکترولیتی قرار دارد. ظرفیت آن به اندازهای است که میتواند انرژی کافی برای فیلتر کردن مؤثر و تأمین جریان لحظهای را ذخیره کند، اما آنقدر بزرگ نیست که باعث حجیم شدن یا گران شدن طراحی شود. ساختار قطبی (الکترولیتی) و فرم رادیال (شعاعی) آن، نصب آسان بر روی بردهای مدار چاپی (PCB) و حتی بردبورد را ممکن میسازد. ولتاژ کاری ۱۶ ولت، استفاده ایمن و مطمئن از آن را در مدارهای استانداردی که با ولتاژهای ۵، ۹ یا ۱۲ ولت کار میکنند، تضمین میکند.
کاربردهای گسترده و رایج
محبوبیت این خازن ناشی از تطبیقپذیری بینظیر آن است و در دهها کاربرد مختلف ظاهر میشود:
- دیکاپلینگ (جداسازی) عمومی برای آیسیها و ماژولها: پرکاربردترین نقش آن. قرار دادن یک خازن ۱۰۰µF در نزدیکی پایه تغذیه میکروکنترلرها، آیسیهای منطقی، درایورها و سنسورها، جریان پیک لحظهای مورد نیاز آنها را فراهم کرده و از انتشار نویز در خطوط تغذیه اصلی برد جلوگیری میکند.
- فیلتر پایانی در منابع تغذیه کوچک و رگولاتورها: در خروجی رگولاتورهای ولتاژ خطی (مانند ۷۸۰۵) یا مدارهای یکسوساز کمتوان، به عنوان آخرین مرحله فیلتر عمل کرده و ریپل (موج اضافی) AC باقیمانده را به حداقل میرساند.
- مدارهای صوتی و تقویت سیگنال: هم به عنوان خازن کوپلینگ در مسیر سیگنال صوتی (برای عبور AC و مسدود کردن DC) و هم به عنوان فیلتر منبع تغذیه در آمپلیفایرهای کوچک و هدفونها استفاده میشود.
- مدارهای زمانبندی و نوسانساز: در ترکیب با مقاومتها، برای ایجاد ثابت زمانی (τ = R*C) قابل توجه در مدارهای تایمر، چشمکزنها (بلینکرها) یا نوسانسازهای فرکانس پایین به کار میرود.
- پروژههای آموزشی و نمونهسازی اولیه: به دلیل قیمت بسیار مناسب، اندازه مناسب برای بردبورد و کاربرد فراوان، یکی از پراستفادهترین خازنها در کیتهای آموزشی الکترونیک و آزمایشهای عملی است.
- رزرو انرژی برای رلهها و موتورهای کوچک: میتواند انرژی لازم برای روشن کردن یک رله یا استارت یک موتور DC کوچک را به صورت لحظهای تأمین کند.
مزایای رقابتی
چندین مزیت، خازن ۱۰۰µF/16V را به انتخابی منطقی و محبوب تبدیل کرده است: تعادل عالی بین ظرفیت مفید و ابعاد کوچک مهمترین مزیت آن است. هزینه تولید پایین و قیمت مقرونبهصرفه، استفاده از آن را در محصولات انبوه و پروژههای شخصی توجیه میکند. در دسترس بودن بسیار بالا در تمام فروشگاههای قطعات، پیدا کردن و جایگزینی آن را آسان میسازد. همچنین، سادگی و قابلیت اطمینان اثباتشده، آن را به یک قطعه کمریسک و مطمئن برای طراحان در همه سطوح تبدیل کرده است.
نکات کلیدی برای نصب و استفاده ایمن
برای بهرهمندی کامل از قابلیتهای این خازن، رعایت چند اصل ساده اما حیاتی ضروری است:
- رعایت دقیق قطبیت: پایه مثبت (+) و منفی (-) حتماً باید مطابق با نوار مشخصه روی بدنه خازن (معمولاً نوار خاکستری یا سفید در سمت منفی) و شماتیک مدار متصل شوند. اتصال معکوس میتواند منجر به گرم شدن، نشت الکترولیت یا انفجار خازن شود.
- رعایت حاشیه امنیت ولتاژ: یک قاعده طراحی خوب، انتخاب خازنی است که ولتاژ نامی آن حداقل ۲۰ تا ۵۰ درصد بالاتر از حداکثر ولتاژ پیشبینی شده در مدار باشد. برای یک مدار ۱۲ ولتی، این خازن ۱۶ ولتی مناسب است. برای مدارهای ۱۲ ولتی با نوسان یا مدارهای ۱۵ ولتی، استفاده از خازن ۲۵ ولتی ایمنتر است.
- درک محدودیتهای جریانی: اگرچه ظرفیت ۱۰۰µF برای بسیاری از کاربردها کافی است، اما برای کاربردهای پرقدرت با جریان کشی مداوم بالا (مانند فیلتر منبع تغذیه آمپلیفایرهای قوی)، خازنهایی با ظرفیت بسیار بالاتر (چند صد یا هزار میکروفاراد) یا چند خازن موازی لازم است.
- توجه به کیفیت در کاربردهای حساس: برای پروژههای مهم یا مدارهای آنالوگ حساس، خرید از برندهای معتبر و فروشگاههای دارای اعتبار که از تازگی و کیفیت قطعه اطمینان میدهند، میتواند تفاوت ایجاد کند.
نتیجهگیری
خازن الکترولیتی ۱۰۰ میکرو فاراد ۱۶ ولت، یک قهرمان بیادعا و در عین حال بیبدیل در دنیای الکترونیک است. این قطعه نماد کارایی، صرفه اقتصادی و قابلیت اطمینان است. تسلط بر کاربردهای متنوع آن و نصب صحیحش، یک مهارت بنیادی و ارزشمند برای هر کسی است که میخواهد مدارهایی پایدار، تمیز و حرفهای طراحی یا تعمیر کند.
