ساخت انواع قالب‌های تزریق پلاستیک

در دنیای امروز، کاربرد گسترده قطعات پلاستیکی به دلیل طول عمر و استقامت بالای آن‌ها به شدت افزایش یافته است. برای تولید این قطعات، از فرایند قالب ‌گیری تزریقی بهره گرفته می‌شود که به واسطه آن، پلاستیک مذاب به داخل قالب تزریق می‌شود و پس از شکل‌گیری، قطعه نهایی از قالب خارج و سرد می‌گردد. این روش که به دلیل دقت و یکنواختی‌اش در تولید قطعات پلاستیکی شناخته شده است، به طراحان اجازه می‌دهد تا بر اساس نیازها و خواسته‌های مشتریان، قالب‌ها را طراحی کنند.

امروزه، قالب‌های تزریق در صنایع مختلف از جمله خودروسازی، لوازم خانگی، تجهیزات صوتی و تصویری، آشپزخانه و حتی اسباب‌بازی‌ها به کار گرفته می‌شوند و نقش کلیدی در تولید محصولات پزشکی نیز ایفا می‌کنند. با توجه به تنوع و کاربردهای فراوان، قالب گیری تزریقی به یک استاندارد در صنعت تبدیل شده است.

قالب تزریق پلاستیک چیست؟

قالب تزریق پلاستیک ابزاری حیاتی است که از فولاد یا آلومینیوم ساخته می‌شود و قابلیت تبدیل پلاستیک مذاب به اشکال دلخواه را دارد. به عبارت دیگر، این قالب‌ها با ایجاد محیطی کنترل شده، اجازه می‌دهند تا پلاستیک مذاب پس از ورود به محفظه، با سرد شدن به شکل نهایی خود درآید. تصور کنید که می‌خواهید با ریختن آب در قالبی مکعبی، یخی به شکل مکعب بسازید؛ در واقع، فرایند تزریق پلاستیک نیز به همین سادگی است، با این تفاوت که در اینجا، پلاستیک به جای آب، به شکل قالب درمی‌آید. این ابزار در دنیای صنعت نقش کلیدی ایفا می‌کند و پیچیدگی‌های ساختاری آن، امکان تولید قطعات متنوع و دقیق را فراهم می‌آورد.

ماشین قالب تزریق پلاستیک و بخش‌های آن

ماشین قالب تزریق پلاستیک یکی از ابزارهای کلیدی در صنعت تولید قطعات پلاستیکی است که با استفاده از تکنیک‌های پیشرفته، امکان شکل دهی به مواد پلاستیکی را فراهم می‌آورد. این دستگاه به دو بخش اصلی تقسیم می‌شود: بخش تزریق و بخش قالب گیری. در قسمت تزریق، اجزای مختلفی نظیر نازل، سیلندر، قیف مواد، سیستم گرمایش، حسگرهای حرارتی و ترموکوپل وجود دارند که هر یک نقش حیاتی در فرایند ذوب و تبدیل مواد پلاستیکی به شکل مایع دارند.

در بخش قالب گیری، محفظه‌ای بزرگ جای دارد که شامل دو قالب است: یکی ثابت و دیگری متحرک. این دو قالب به گونه‌ای طراحی شده‌اند که با همدیگر، شکل نهایی قطعه پلاستیکی را ایجاد کنند. قالب بیرونی نمای ظاهری و قالب درونی جزئیات داخلی قطعه را شکل می‌دهد، و این ترکیب، فرایند تولید را به یک هنر دقیق و مهندسی تبدیل می‌کند.

کاربردهای قالب گیری تزریق پلاستیک

قالب گیری تزریق پلاستیک به عنوان یک روش پیشرفته در تولید قطعات پلاستیکی، به دلیل قابلیت‌های منحصر به فردش، به یکی از ارکان اصلی صنایع مختلف تبدیل شده است. این تکنیک نه تنها امکان تولید اشیای متنوعی از جمله لوازم خانگی، ظروف، درب بطری‌ها و اجزای خودرو را فراهم می‌سازد، بلکه با استفاده از قالب‌های چند کویته، توانایی تولید همزمان چندین قطعه را در یک چرخه کاری به ارمغان می‌آورد. مزایای این فرایند شامل دقت بالا، تکرارپذیری، تنوع مواد اولیه و هزینه پایین نیروی کار است که باعث کاهش دورریز و نیاز به عملیات نهایی می‌شود.

با این حال، هزینه بالای تجهیزات و نیاز به ساخت پیش نمونه از چالش‌های آن به شمار می‌رود، به طوری که طراحی قطعات باید با در نظر گرفتن نکات دقیق قالب گیری انجام شود. هزینه‌های اولیه برای ساخت قالب نیز می‌تواند از چند هزار دلار شروع و به مقادیر بالای ۱۰۰ هزار دلار برسد. قالب‌های تزریق معمولاً از آلومینیوم یا استیل با استفاده از ماشین‌های CNC ساخته می‌شوند و ویژگی‌هایی همچون سیستم‌های تزریق و کانال‌های خنک کننده را برای تسریع فرایند در خود دارند.

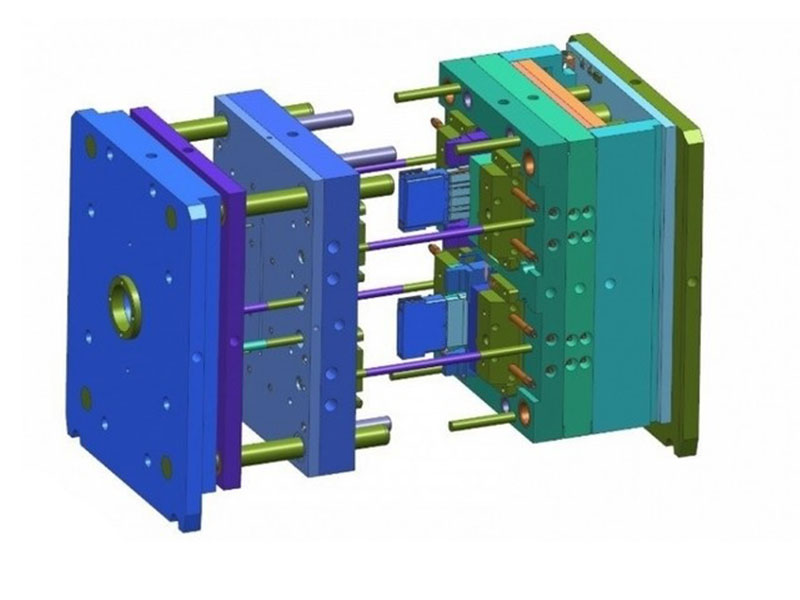

انواع قالب‌های تزریق پلاستیک از نظر ساختمانی

قالب‌های تزریق پلاستیک از نظر ساختاری به انواع مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. قالب‌های دو صفحه‌ای که به خاطر سادگی و کارایی بالا در تولید قطعات با شکل‌های ساده و یک حفره‌ای مورد استفاده قرار می‌گیرند. در مقابل، قالب‌های سه صفحه‌ای با طراحی پیچیده‌تر، امکان تولید قطعات چند حفره‌ای و با اشکال متنوع‌تر را فراهم می‌آورند. انتخاب نوع قالب به عوامل متعددی بستگی دارد؛ از جمله تعداد حفره‌ها، فرم نهایی قطعه، نوع ماشین تزریق، جنس مواد اولیه و سیستم‌های خروج هوا.

به طور کلی، قالب تزریق پلاستیک از دو بخش اصلی تشکیل می‌شود: بخش ثابت یا نیمه ثابت که محل تزریق مواد گرم پلاستیکی است، و بخش متحرک یا نیمه محرک که در آن سیستم و مکانیزم‌های لازم برای بیرون انداختن قطعات قرار دارد. این طراحی دقیق و کارآمد، فرایند تولید را بهینه کرده و امکان تولید انبوه قطعات با کیفیت بالا را فراهم می‌کند.

انواع قالب‌های دستگاه تزریق بر اساس تعداد حفره

قالب‌های تزریق پلاستیک بر اساس تعداد حفره‌ها به دو دسته اصلی تقسیم می‌شوند: تک حفره‌ای و چند حفره‌ای. قالب‌های تک حفره‌ای به دلیل طراحی ساده و هزینه پایین، گزینه‌ای مناسب برای تولید محدود قطعات پلاستیکی هستند و زمان ساخت کوتاهی دارند. در مقابل، در زمانی که نیاز به تولید انبوه و سریع باشد، قالب‌های چند حفره‌ای به کار گرفته می‌شوند.

این نوع قالب‌ها به ویژه برای تولید قطعات کوچک و بزرگ، کارایی بیشتری دارند و به سبب طراحی پیشرفته‌تری که دارند، می‌توانند در هر بار تزریق، چندین قطعه را به طور همزمان تولید کنند که این امر به کاهش هزینه‌ها و زمان تولید کمک می‌کند.

انواع قالب تزریق پلاستیک بر اساس سیستم راهگاه

قالب‌های تزریق پلاستیک بر اساس سیستم راهگاه به دو دسته اصلی تقسیم می‌شوند: راهگاه سرد و راهگاه گرم. قالب راهگاه سرد به گونه‌ای طراحی شده است که پلاستیک مذاب از طریق یک مسیر بدون عایق گرمایی به حفره‌های قالب منتقل می‌شود، به گونه‌ای که مواد در این مسیر به سرعت منجمد می‌گردند و پس از خروج قطعه، باقی مانده‌های راهگاه باید به صورت دستی جدا شوند.

در مقابل، قالب راهگاه گرم با استفاده از سیستم‌های گرمایشی و عایق بندی، دما را در مسیر عبور مواد حفظ می‌کند و از انجماد آنها جلوگیری می‌کند. این ویژگی باعث می‌شود که هنگام خروج قطعه از قالب، راهگاه به طور خودکار از محصول جدا شود که این امر نه تنها کارایی تولید را افزایش می‌دهد بلکه نیاز به دخالت انسانی را به حداقل می‌رساند؛ بنابراین، انتخاب بین این دو نوع قالب بستگی به نیازهای خاص تولید و نوع محصول نهایی دارد.

طراحی قالب تزریق پلاستیک

طراحی قالب تزریق پلاستیک، یک هنر مهندسی است که نیازمند درک عمیق از فرایندهای تولید و تسلط بر نرم‌افزارهای پیشرفته مدلسازی سه بعدی است. در ابتدا، آشنایی با نحوه عملکرد دستگاه‌های تزریق پلاستیک و فرایند تولید قطعات پلاستیکی اهمیت دارد. طراحان باید با نرم‌افزارهای مشهور مانند CATIA و SOLIDWORKS آشنا باشند تا بتوانند طرح‌های دقیق و کارآمدی ایجاد کنند.

شناخت روش‌های مختلف تولید از جمله فرزکاری، تراشکاری و پرداخت کاری، نقش بسزایی در طراحی مؤثر قالب دارد. رعایت اصول DFM (طراحی به منظور تولید) نیز از الزامات کلیدی به شمار می‌رود، چرا که نادیده گرفتن آن ممکن است به بروز مشکلات ساختاری جدی و غیرقابل‌اصلاح در قطعات منجر شود. در نهایت، طراحی هوشمند و دقیق قالب، پایه گذار کیفیت و کارایی محصولات نهایی خواهد بود.

جمع بندی

شرکت طرح نو پلاست به عنوان یک پیشرو در صنعت تولید قالب‌های تزریق پلاستیک، با بهره‌گیری از فناوری‌های نوین و تیمی متخصص، انواع قالب‌های دقیق و باکیفیت را طراحی و تولید می‌کند. این شرکت با تمرکز بر نیازهای مشتریان و تحلیل دقیق فرایندهای تولید، انواع قالب‌های تک و چندمحوری را ارائه می‌دهد که قابلیت پاسخگویی به استانداردهای جهانی را دارند. استفاده از مواد اولیه با کیفیت و روندهای بهینه سازی در تولید، موجب افزایش کارایی و دوام قالب‌ها می‌شود. همچنین، طرح نو پلاست به دنبال نوآوری در طراحی قالب‌ها، به مشتریان این امکان را می‌دهد که محصولات متنوع و با ویژگی‌های خاص را به بازار عرضه کنند.
